Ретрансляция PCI

Содержание

Ретрансляция PCI#

Устройства PCI серверов виртуализации можно пробрасывать на виртуальные машины.

Требования#

Ядро на сервере виртуализации должно поддерживать ввод/вывод MMU. Для процессоров Intel это реализация VT-d, для AMD — AMD-Vi. Кроме того, должна обеспечиваться возможность внесения в черный список любого драйвера, который может получить доступ к PCI-устройству, которое необходимо подключить к виртуальным машинам.

Настройка сервера виртуализации#

Конфигурация ядра#

Конфигурация ядра должна выполняться с учетом необходимости поддержки ввода/вывода MMU и блокировки любых драйверов, которые могут осуществлять доступ к устройствам PCI, предполагаемым для использования в виртуальных машинах. Параметр для подключения ввода/вывода MMU:

intel_iommu=on

Необходимо также разрешить ядру загружать драйвер vfio-pci и блокировать драйверы для выбранных карт. Например, для графической платы nvidia можно применять следующие параметры:

rd.driver.pre=vfio-pci  rd.driver.blacklist=nouveau

Указанные выше параметры необходимо добавить в конфигурационный файл /etc/default/grub:

GRUB_CMDLINE_LINUX_DEFAULT="intel_iommu=on rd.driver.pre=vfio-pci rd./ driver.blacklist=nouveau"

Загрузка драйвера `vfio` в `initrd`#

Модули для vfio должны быть добавлены в initrd. Для этого необходимо:

В конфигурационный файл /etc/modules добавить перечень модулей:
```
pci_stub vfio
vfio_iommu_type1
vfio_pci
vfio_virqfd
```
Выполнить команду:
```
update-initramfs -u -k all
```

Блокировка драйверов#

Блокировка, которая определяется в параметрах ядра, должна вноситься и в настройки системы. Пример файла /etc/modprobe.d/blacklist.conf для графической платы nvidia:

blacklist nouveau
blacklist lbm-nouveau
options nouveau modeset=0
alias nouveau off
alias lbm-nouveau off

Наряду с этой конфигурацией драйвер vfio должен быть загружен с передачей идентификатора карт PCI, которые предполагается подключить к ВМ. Для того что бы узнать идентификатор PCI-устройства, необходимо ввести команду:

lspci -nn

Например, для графической платы nvidia Grid K2 с идентификатором 10de:11bf в конфигурационный файл /etc/modprobe.d/blacklist.conf необходимо добавить следующую строку:

options vfio-pci ids=10de:11bf

Привязка устройств к vfio#

Механизм ввода/вывода MMU разделяет устройства PCI на группы для изолирования работы памяти между устройствами и ВМ. Для добавления устройств PCI в vfio и назначения им группы можно использовать совместно используемые скрипты.

Примечание

Пример

Скрипт привязывает карту к vfio, прописывается в файле /usr/local/bin/vfio-bind

#!/bin/sh
modprobe vfio-pci
for dev in "$@"; do
vendor=$(cat /sys/bus/pci/devices/$dev/vendor)
device=$(cat /sys/bus/pci/devices/$dev/device)
if [ -e /sys/bus/pci/devices/\$dev/driver ]; then
echo $dev > /sys/bus/pci/devices/$dev/driver/unbind
fi
echo $vendor $device > /sys/bus/pci/drivers/vfio-pci/new_id
done

Необходимо сделать этот скрипт исполняемым.

Конфигурация прописывается в файле /etc/sysconfig/vfio-bind. Устройства указываются с PCI-адресами. Адреса можно получить командой lspci, добавив в начало домен, как правило, 0000.

Примечание

Пример

DEVICES="0000:04:00.0 0000:05:00.0 0000:84:00.0 0000:85:00.0"

Приведенный в примере выше скрипт необходимо добавить в автостарт системы.

Для этого следует выполнить следующие действия:

Cоздать сервис, например vfio-bind, сформировав unit-файл /etc/systemd/system/vfio-bind.service, такого содержания:

[Unit]
Description=Binds devices to vfio-pci
After=syslog.target

[Service]
EnvironmentFile=-/etc/default/vfio-bind
Type=oneshot
RemainAfterExit=yes
ExecStart=-/usr/local/bin/vfio-bind $DEVICES

[Install]
WantedBy=multi-user.target

Перезагрузить список служб командой:
```
sudo systemctl daemon-reload
```
Добавить службу vfio-bind в автозагрузку командой:
```
sudo systemctl enable vfio-bind
```

Конфигурация `qemu`#

После привязки PCI к vfio необходимо предоставить qemu-доступ к vfio-устройствам для групп, назначенных устройствам PCI. Список устройств PCI и их vfio-группу можно получить с помощью команды:

find /sys/kernel/iommu_groups/ -type l

Примечание

Пример

Для карт с группами 45, 46 и 58 в файл /etc/libvirt/qemu.conf добавить конфигурацию:

cgroup_device_acl = [
"/dev/null", "/dev/full", "/dev/zero", "/dev/random", "/dev/urandom",
"/dev/ptmx", "/dev/kvm", "/dev/kqemu", "/dev/rtc","/dev/hpet",
"/dev/vfio/vfio", "/dev/vfio/45", "/dev/vfio/46", "/dev/vfio/58"

]

Настройка драйвера#

Единственной необходимой настройкой является фильтр для теста системы мониторинга, который получает список устройств PCI. По умолчанию тест перечисляет все устройства PCI, имеющиеся на сервере виртуализации.

Для изменения данного списка можно изменить настройки фильтра в файле /var/lib/one/remotes/im/kvm-probes.d/pci.rb и установить список с таким же форматом lspci.

Примечание

Данная функция содержит фильтры для мониторинга устройств PCI. Формат такой же, как lspci, и можно добавить несколько фильтров через запятые. Нулевой фильтр обеспечит извлечение всех устройств PCI.

Из раздела помощи lspci:

-d [<vendor>]:[<device>][:<class>] #

Пример

FILTER = ’::0300’ # все карты VGA

FILTER = ’10de::0300’ # все карты NVIDIA VGA

FILTER = ’10de:11bf:0300’ # только GK104GL [GRID K2]

FILTER = ’8086::0300,::0106’ # все карты Intel VGA и любые контроллеры SATA

Настройка использования устройств PCI#

Основным действием по настройке является просмотр информации о сервере виртуализации в интерфейсе командной строки или в веб-интерфейсе ПВ, обнаружение доступных устройств PCI и добавление желаемого устройства в шаблон. Устройства PCI можно добавлять указывая значения параметров vendor (производитель), device (устройство) и class (класс). В ПВ виртуальная машина будет развернута только на сервере виртуализации с имеющимся устройством PCI. Если таких серверов виртуализации нет, в журнале планировщика появится сообщение об ошибке.

В интерфейсе командной строки#

Перечень доступных устройств PCI на сервере виртуализации (секция PCI DEVICES) можно просмотреть командой:

onehost show <идентификатор_сервера_виртуализации>

Примечание

Пример

Список устройств PCI сервера виртуализации с идентификатором 0, пример вывода после выполнения команды onehost show 0:

PCI DEVICES
VM ADDR TYPE NAME
00.0 8086:0a04:0600 Haswell-ULT DRAM Controller
02.0 8086:0a16:0300 Haswell-ULT Integrated Graphics Controller
03.0 8086:0a0c:0403 Haswell-ULT HD Audio Controller
14.0 8086:9c31:0c03 8 Series USB xHCI HC
16.0 8086:9c3a:0780 8 Series HECI #0
1b.0 8086:9c20:0403 8 Series HD Audio Controller
1c.0 8086:9c10:0604 8 Series PCI Express Root Port 1
1c.2 8086:9c14:0604 8 Series PCI Express Root Port 3
1d.0 8086:9c26:0c03 8 Series USB EHCI #1
1f.0 8086:9c43:0601 8 Series LPC Controller
1f.2 8086:9c03:0106 8 Series SATA Controller 1 [AHCI mode]
1f.3 8086:9c22:0c05 8 Series SMBus Controller
00.0 8086:08b1:0280 Wireless 7260

где:

VM — идентификационный номер ВМ, использующей данное устройство. Не указывается, если это устройство не используется ни одной ВМ;
ADDR — адрес на шине PCI;
TYPE (тип) — значения описания устройства, в формате vendor:device:class. Данные значения используются при выборе устройства PCI для перенаправления;
NAME (имя) — имя устройства PCI.

Для обеспечения перенаправления одного из устройств PCI в шаблон ВМ необходимо добавить блок параметров PCI, с помощью которого производится выбор устройства для использования. Например, для устройства Haswell-ULT HD Audio Controller:

PCI = [
VENDOR = "8086",
DEVICE = "0a0c",
CLASS = "0403"
]

Устройство может быть так же указано без всех типовых значений. Например, для получения любых портов PCI Express Root Ports в шаблон ВМ можно добавить:

PCI = [
CLASS = "0604"
]

Для подключения более одного устройства PCI в шаблоне ВМ необходимо добавить дополнительные блоки параметров PCI.

В веб-интерфейсе ПВ#

Для отображения доступных устройств PCI сервера виртуализации в веб-интерфейсе ПВ необходимо:

В меню слева выбрать пункт меню Инфраструктура — Узлы;

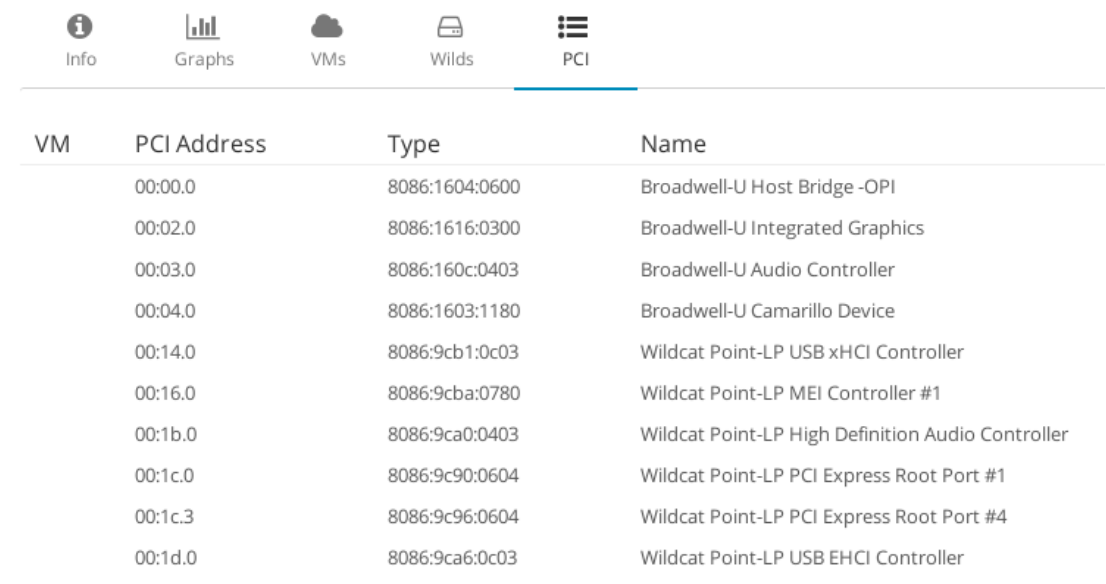

На открывшейся странице Узлы открыть вкладку PCI:

Для добавления устройства PCI в шаблон ВМ в веб-интерфейсе ПВ необходимо выполнить следующие действия:

В меню слева выбрать пункт меню Шаблоны — ВМ и на открывшейся странице Шаблоны ВМ выбрать необходимый шаблон;
На открывшейся странице Шаблон ВМ нажать на кнопку Обновить;
На открывшейся странице Изменить шаблон ВМ открыть вкладку Ввод/Вывод:
