Управление пользовательскими сетями в веб-интерфейсе ПВ

Создание пользовательской сети

Для создания пользовательской сети в веб-интерфейсе ПВ необходимо выполнить следующие действия:

1. В меню слева выбрать пункт меню Сеть — Вирт.сети и на открывшейся странице Вирт.сети выбрать сеть, адресное пространство которой необходимо использовать;

2. На открывшейся странице виртуальной сети нажать кнопку +, а затем в открывшемся меню выбрать пункт Зарезервировано;

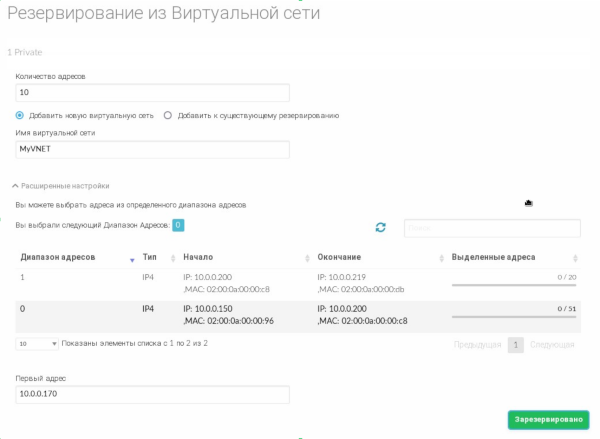

3. На открывшейся странице Резервирование из Виртуальной сети:

   1. Указать количество IP-адресов адресного пространства виртуальной сети, которое необходимо зарезервировать для пользовательской сети;

   2. Задать наименование создаваемой пользовательской сети;

   3. Нажать кнопку Зарезервировано:



4. Кроме того, в секции Расширенные настройки дополнительно можно указать:

   • диапазон адресов виртуальной сети, в котором необходимо зарезервировать IP-адреса;

   • начальный IP-адрес.

Порядок использования пользовательской сети

Порядок использования пользовательской сети такой же, как и при использовании виртуальной сети.

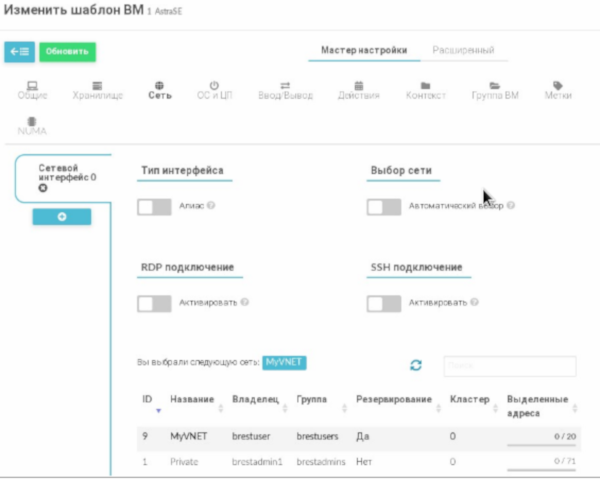

Для подключения создаваемых экземпляров ВМ к сети в веб-интерфейсе ПВ достаточно выбрать необходимую сеть в шаблоне ВМ (вкладка Сеть):

ВМ получит свободный адрес из любого адресного диапазона сети.

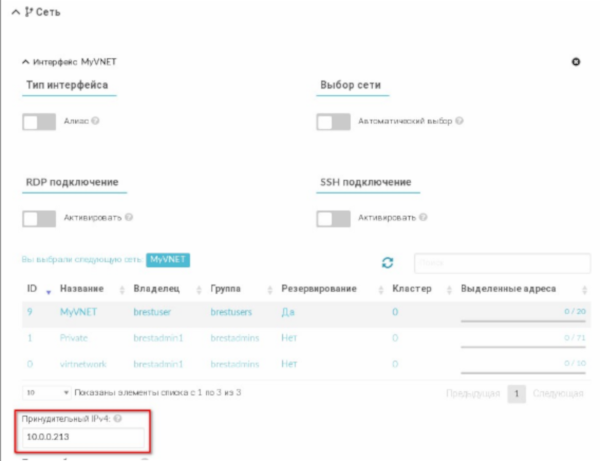

При создании экземпляра ВМ в веб-интерфейсе ПВ в секции Сеть возможно задать определенный IP-адрес:

Добавление IP-адресов в пользовательскую сеть

Для добавления IP-адресов в пользовательскую сеть необходимо выполнить следующие действия:

1. В веб-интерфейсе ПВ в меню слева выбрать пункт меню Сеть — Вирт.сети и на открывшейся странице Вирт.сети выбрать сеть, адресное пространство которой было использовано при создании пользовательской сети;

2. На открывшейся странице виртуальной сети нажать кнопку +, а затем в открывшемся меню выбрать пункт Зарезервировано;

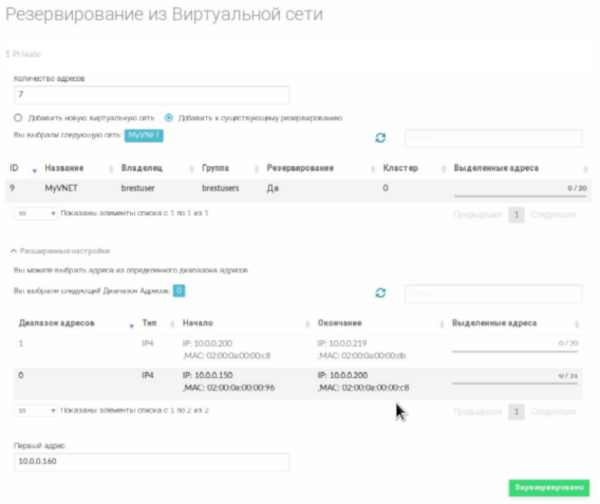

3. На открывшейся странице Резервирование из Виртуальной сети:

   1. Указать количество IP-адресов адресного пространства виртуальной сети, которое необходимо зарезервировать для пользовательской сети;

   2. Установить флаг Добавить к существующему резервированию;

   3. Выбрать имеющуюся пользовательскую сеть;

   4. Нажать кнопку :guilabel::Зарезервировано:

4. Кроме того, в секции Расширенные настройки дополнительно можно указать:

   • диапазон адресов виртуальной сети, в котором необходимо зарезервировать IP-адреса;

   • начальный IP-адрес.

Снятие резервирования IP-адресов пользовательской сети

Предупреждение

Для снятия резервирования IP-адресов пользователь должен обладать полномочиями типа ADMIN (администрирование) в отношении пользовательской сети.

Для снятия резервирования IP-адресов в пользовательской сети необходимо выполнить следующие действия:

1. В веб-интерфейсе ПВ в меню слева выбрать пункт меню Сеть — Вирт.сети и на открывшейся странице Вирт.сети выбрать пользовательскую сеть;

2. На открывшейся странице пользовательской сети открыть вкладку Адреса;

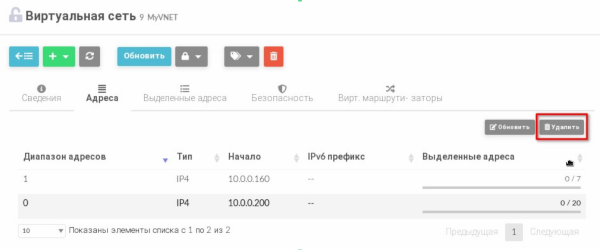

3. Во вкладке Адреса:

   1. Выбрать диапазон адресов, IP-адреса которого необходимо разблокировать;

   2. Нажать кнопку Удалить:

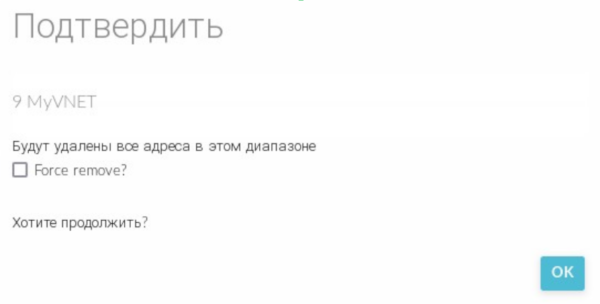

4. В открывшемся окне одтвердить нажать кнопку ОК`:

Удаление пользовательской сети

Для удаления пользовательской сети необходимо выполнить следующие действия:

1. В веб-интерфейсе ПВ в меню слева выбрать пункт меню Сеть — Вирт.сети и на открывшейся странице Вирт.сети выбрать пользовательскую сеть;

2. На открывшейся странице пользовательской сети нажать кнопку Удалить;

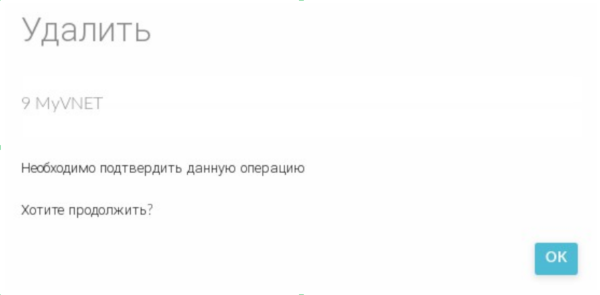

3. В открывшемся окне Подтвердить нажать кнопку ОК:

После удаления пользовательской сети зарезервированные IP-адреса будут автоматически разблокированы и доступны для использования.
