Управление виртуальными сетями в веб-интерфейсе ПВ

Для отображения перечня всех виртуальных сетей в веб-интерфейсе ПВ необходимо в меню слева выбрать пункт меню Система — Вирт.сети. На открывшейся странице Вирт. сети будет представлена таблица виртуальных сетей:

Для добавления виртуальной сети в веб-интерфейсе ПВ необходимо выполнить следующие действия:

1. В меню слева выбрать пункт меню Сеть — Вирт.сети и на открывшейся странице Вирт.сети нажать на кнопку +, а затем в открывшемся меню выбрать пункт Создать;

2. На открывшейся странице Создать Виртуальную сеть:

   1. Во вкладке Общие в поле Название задать наименование виртуальной сети;

   2. Во вкладке Конфигурация указать режим работы виртуальной сети;

   3. Во вкладке Адреса задать диапазоны адресов (AR);

   4. Нажать на кнопку Создать.

После этого на открывшейся странице Вирт.сети появится запись о созданной виртуальной сети.

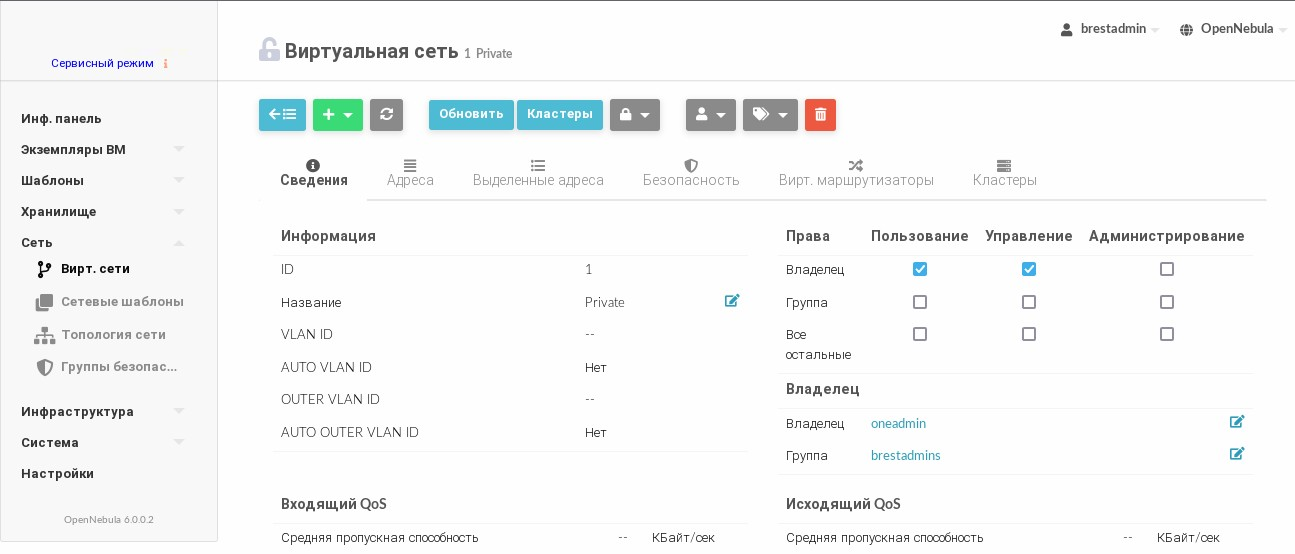

Для просмотра информации о конкретной виртуальной сети на странице Вирт.сети необходимо выбрать соответствующую строку. После этого откроется страница виртуальной сети (вкладка Сведения):

Чтобы изменить параметры виртуальной сети (в том числе, наименование), в веб-интерфейсе ПВ необходимо выполнить следующие действия:

1. В меню слева выбрать пункт меню Сеть — Вирт.сети и на открывшейся странице Вирт.сети выбрать необходимую виртуальную сеть;

2. На открывшейся странице виртуальной сети нажать на кнопку Обновить;

3. На открывшейся странице Изменить виртуальную сеть:

   1. Во вкладке Общие скорректировать наименование виртуальной сети;

   2. Во вкладке Конфигурация скорректировать режим работы виртуальной сети;

   3. Во вкладке Адреса скорректировать диапазоны адресов (AR)

   4. Нажать на кнопку Обновить.

Чтобы зарезервировать адрес, в веб-интерфейсе ПВ необходимо выполнить следующие действия:

1. В меню слева выбрать пункт меню Сеть — Вирт.сети и на открывшейся странице Вирт.сети выбрать необходимую виртуальную сеть;

2. На открывшейся странице виртуальной сети нажать на кнопку +, а затем в открывшемся меню выбрать пункт Зарезервировано;

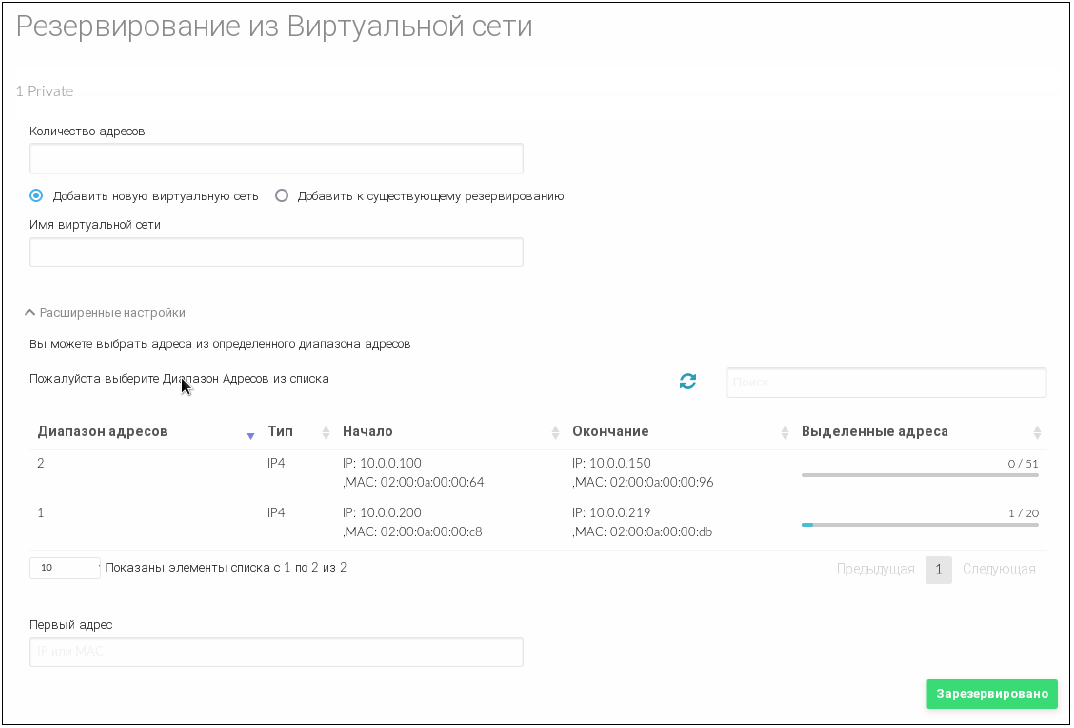

3. На открывшейся странице Резервирование из Виртуальной сети указать адрес/адреса, которые необходимо зарезервировать и нажать на кнопку Зарезервировано:
