Сетевой режим VXLAN

В данном сетевом режиме создается мост для каждой облачной сети и подключает VXLAN-тегированный сетевой интерфейс к мосту.

Идентификационный номер VLAN рассчитывается автоматически и будет одинаковым для всех интерфейсов в конкретной сети. Возможно также принудительно указать значение параметра VLAN_ID в шаблоне виртуальной сети.

Кроме того, каждая сеть VLAN назначает групповой адрес для инкапсуляции транслирования L2 и группового трафика. Данный адрес назначается по умолчанию диапазону 239.0.0.0/8 в соответствии с RFC 2365 (административно назначаемая групповая адресация IP). В частности, групповой адрес получается добавлением VLAN_ID к основному адресу 239.0.0.0/8.

Особенности и ограничения

В данном сетевом режиме задействован стандартный UDP-порт сервера 8472.

Трафик VXLAN направляется на физическое устройство, которое может быть установлено как VLAN-тегированный интерфейс, но в этом случае необходимо убедиться в том, что тегированный интерфейс будет создан вручную изначально на всех узлах.

Настройка сервера виртуализации

Предупреждение

Действия по настройке ПВ для использования виртуальных сетей выполняются в ОС СН под учетной записью администратора ОС СН с высоким уровнем целостности.

Для настройки сетевого режима VXLAN необходимо, чтобы при подключении всех узлов к одной подсети, групповой трафик не фильтровался правилами iptables в узлах. Если групповой трафик должен проходить через маршрутизаторы, необходимо настроить в сети многоадресный протокол, например, IGMP.

Настройка сервера управления

Значение параметра VXLAN_ID рассчитывается в соответствии с настройками, указанными в конфигурационном файле /etc/one/oned.conf.

Параметры настройки можно откорректировать в файле /var/lib/one/remotes/vnm/OpenNebulaNetwork.conf:

Параметр	Описание
vxlan_mc	Основной групповой адрес для каждой сети VLAN. Групповой адрес: vxlan_mc + vlan_id
vxlan_ttl	Время жизни (TTL) должно быть меньше единицы в маршрутизируемых многоадресных сетях (IGMP)
validate_vlan_id	Установить на true для проверки, что другие сети VLAN не подсоединены к мосту

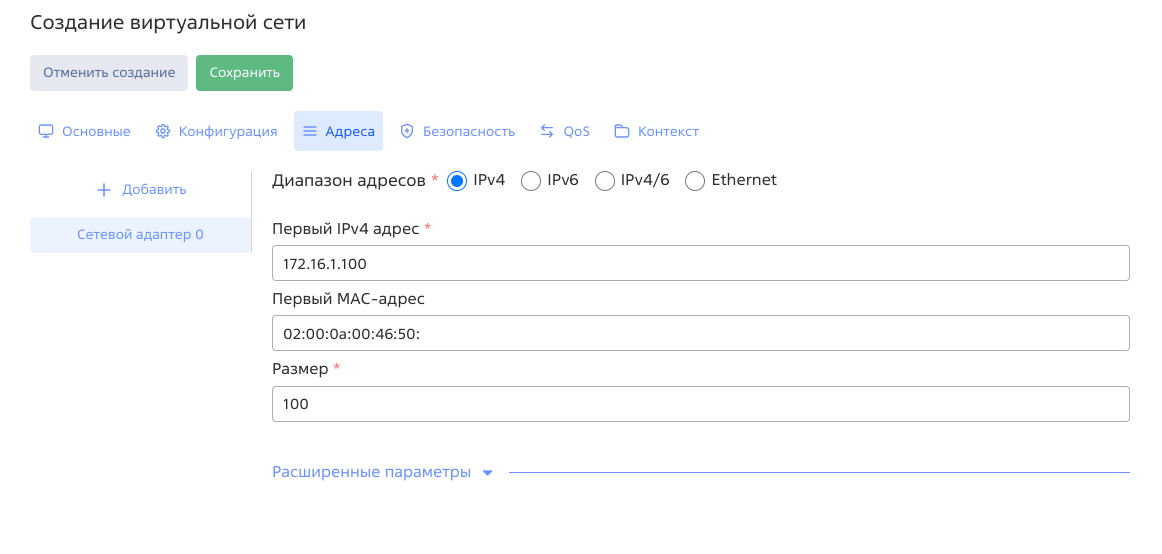

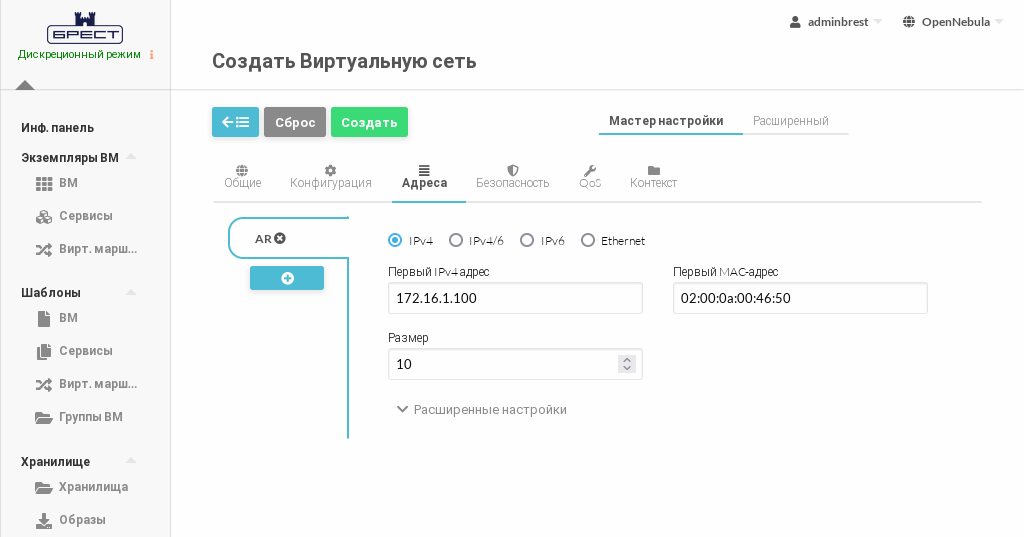

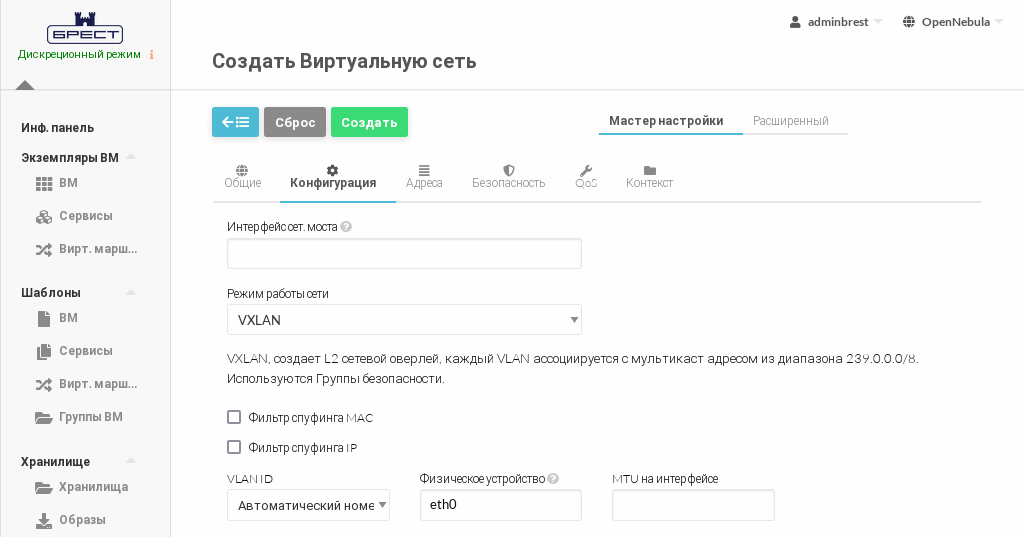

Создание сети

В интерфейсе командной строки

Предупреждение

Действия по созданию виртуальных сетей в ПВ выполняются под учетной записью администратора ПВ.

Для создания сети VXLAN необходимо задать значения:

Параметр	Значение	Обязательный
NAME	Имя облачной сети	ДА
VN_MAD	vxlan	ДА
PHYDEV	Имя физического се�
