Основные компоненты AIC#
Поставка AIC включает в себя набор инструментов для автоматизированного разворачивания облачной платформы на оборудовании заказчика, что позволяет получить готовое к использованию решение в кратчайшие сроки, а единое окно технической поддержки позволит сократить время на решение технических вопросов, возникающих при работе с облачной платформой и сконцентрировать возможности ИТ специалистов заказчика на решении актуальных для бизнеса задач.
Интегрированная в облачную платформу система резервного копирования RuBackup позволяет сохранять конфигурацию AIC и, в случае нештатной ситуации, оперативно восстановить работу облачной платформы.
Встроенная система мониторинга позволяет оценивать нагрузку на облачную платформу и определять компоненты, требующие повышенного внимания, а управление физическим оборудованием, включая оценку его состояния, установку ОС и обновление микрокода берет на себя ПО DCImanager.
Минимальная конфигурация AIC может быть установлена всего лишь на трех физических узлах с возможностью дальнейшего масштабирования.
Базовая ОС — ОС СН Astra Linux — операционная система, являющаяся основой для построения AIC.
ПК СВ «Брест» / Подсистема виртуализации облачных ресурсов — предназначен для создания виртуальной среды, обеспечивающей функционирование виртуальных машин и управление ими, в ОС Astra Linux.
ALD Pro / Подсистема контроллера домена — программный комплекс для централизованного управления доменом на базе ОС Astra Linux.
ALD Pro представляет собой набор интегрированных между собой модулей, составляющих полноценный инструмент для администрирования учетных записей пользователей и подразделений, ПК и серверов. В ALD Pro реализованы механизмы для управления групповыми политиками, детальной настройки домена, мониторинга ресурсов контроллера домена и аудита событий. Предоставляет возможность выстраивать иерархии подразделений и назначать им групповые политики. Возможно установление двухсторонних доверительных отношений с существующей службой каталогов MS AD.
RuBackup / Подсистема резервного копирования — система резервного копирования и восстановления данных.
BILLmanager / Подсистема портала самообслуживания, тарификации и биллинга — единый интерфейс для пользователей, оркестратор, позволяет управлять доступом, квотами, объемами ресурсов, включением-выключением виртуальных машин, их конфигурацией, предоставляет возможность формирования отчетов и статистики использования вычислительных ресурсов. Содержит инструменты для интеграции с другими компонентами AIC.
DCImanager — платформа централизованного управления оборудованием: стойками, серверами, сетевым оборудованием, PDU, ИБП, физическими и виртуальными сетями. DCImanager работает с мультивендорным парком отечественных и зарубежных серверов, отслеживает их состояние и прогнозирует отказы компонентов на физическом уровне без использования агентов. DCImanager регистрирует действия пользователей, управляет питанием, позволяет автоматически устанавливать ОС и ПО.
Astra Monitoring / Подсистема мониторинга — программная платформа для мониторинга продуктов «Группы Астра», а также физической, виртуальной инфраструктуры, сервисов, приложений, сбора и анализа журналов событий, оповещений и построения отчетов о состоянии инфраструктуры. В составе облачной платформы обеспечивает: мониторинг состояния компонентов платформы, централизованный сбор событий и системных журналов.
Astra Automation / Подсистема автоматизации развертывания — программный комплекс для автоматизированного и безопасного развертывания ПО серверной ИТ-инфраструктуры на базе продуктов «Группы Астра» и других производителей, а также управления конфигурациями. В составе облачной платформы обеспечивает: автоматизацию развертывания компонентов платформы, а также сложных сценариев развертывания сервисов (SaaS/PaaS).
Магазин приложений — это совокупность компонентов платформы, предоставляющая возможность для пользователя настроить и развернуть находящийся в магазине приложений продукт, а также осуществлять мониторинг, оплату за используемые ресурсы.

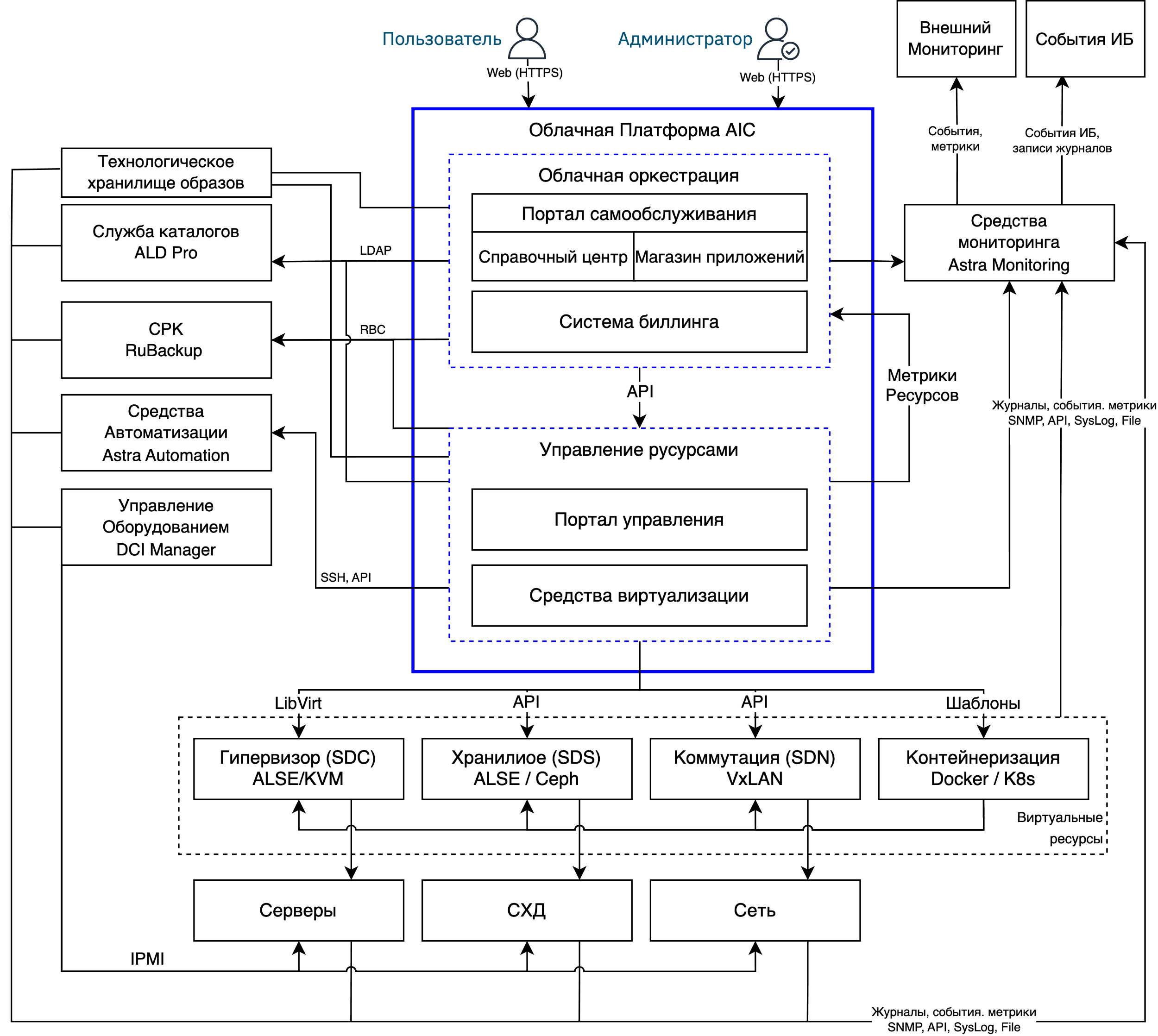

Логическая схема решения:

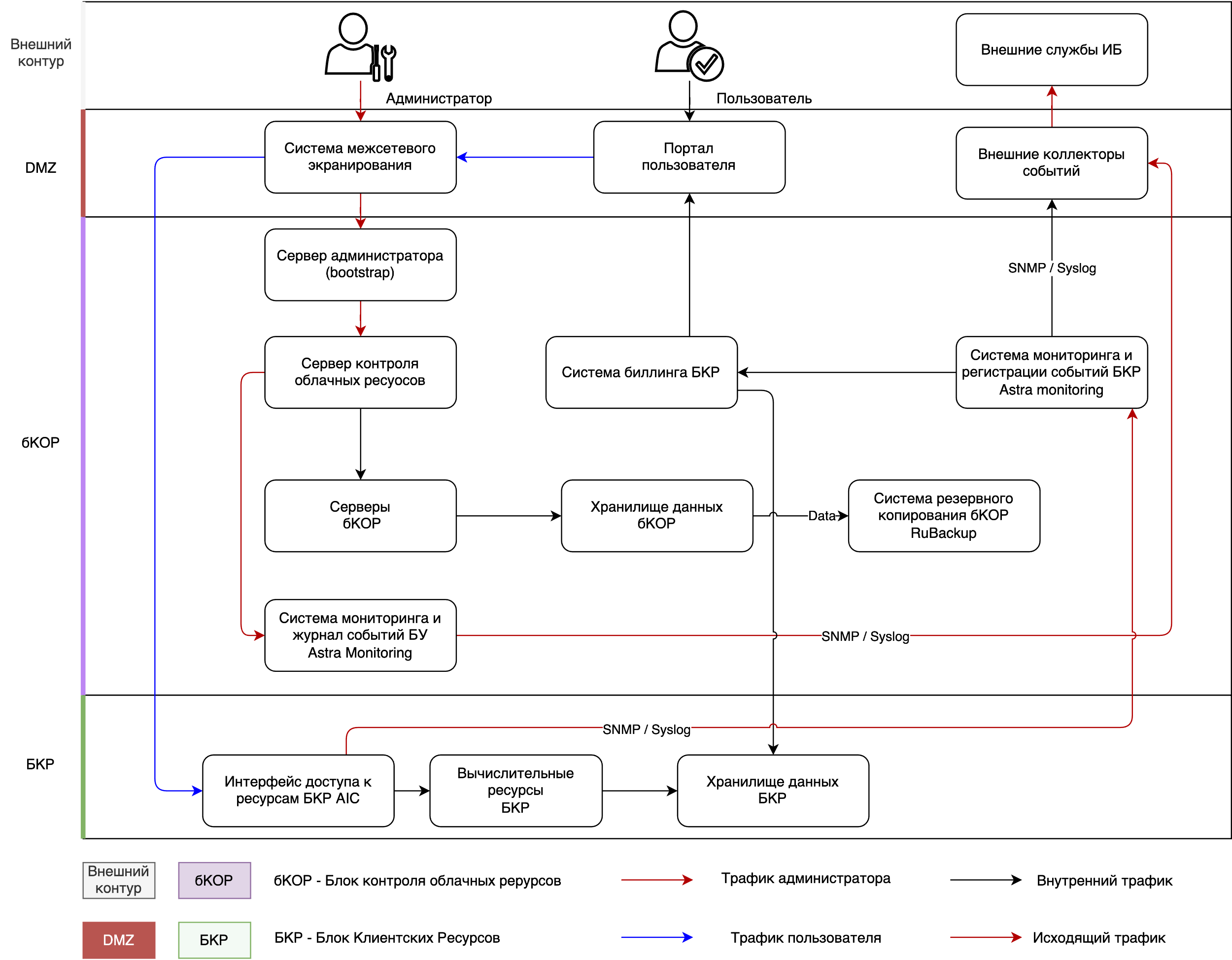

Диаграмма связей и зоны взаимодействия подсистем платформы:

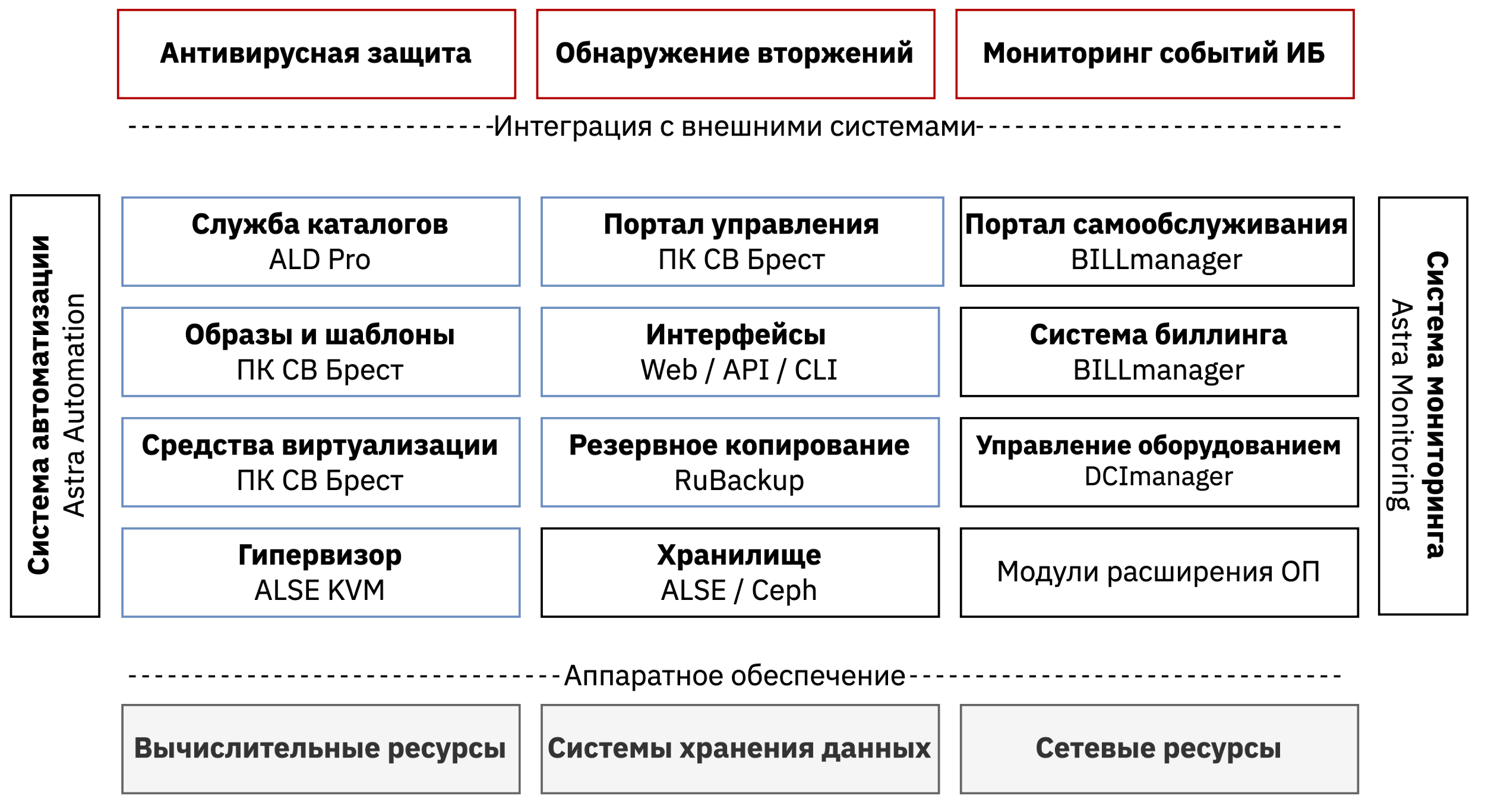

Функциональные модули:
Элемент схемы |
Краткое описание |
|---|---|
Внешние службы ИБ |
Возможное решение управления информацией и событиями безопасности (SIEM) на стороне Заказчика |
Администраторы |
Администраторы, осуществляющие поддержку функционирования всех компонентов внутри платформы |
Пользователи |
Пользователи Заказчика |
Портал пользователя |
Доступ к выделенным ресурсам Заказчика через пользовательский интерфейс на базе BILLmanager |
Внешние коллекторы событий |
Коллектор и обработчик событий мониторинга, поступающие со стороны виртуальных машин Заказчика |
Система мониторинга и журнал событий |
Модуль на базе решения Astra Monitoring |
Блок Контроля Облачных Ресурсов |
Далее бКОР, представляет собой блок из модулей управления платформой на базе KVM (Kernel-based Virtual Machine) |
Блок Клиентских Ресурсов |
Далее БКР, представляет собой блок из модулей управления клиентскими ресурсами на базе решения ПК СВ «Брест» |
Сервер контроля Блока Клиентских Ресурсов (БКР) |
Представляет собой фронтальные серверы, обеспечивающие доступ и управление ресурсами БКР |
Сервер администратора (bootstrap) |
Сервер для администраторов платформы, используемый на этапе внедрения ОП AIC, и обеспечивающий доступ к серверам управления виртуализацией |
Сервер контроля бКОР |
Представляет собой центральный сервер управления ресурсами бКОР |
Хранилище данных |
Далее СХД, представляет собой аппаратную или программно-определяемую СХД как для бКОР, так и для БКР в виде отдельного модуля. |
Вычислительные ресурсы |
Используются для размещения виртуальных машин, на базе гипервизора KVM |
Сервер управления оборудованием |
Централизованная платформа (панель) управления, контроля состояния и диагностики серверного и сетевого оборудования на базе ПО DCImanager |
Система резервного копирования бКОР |
Система резервного копирования, обеспечивающая резервное копирование конфигурационных файлов и виртуальных машин бКОР, построенная с использованием ПО RuBackup |
Содержимое раздела:
ПК СВ «Брест» / Подсистема виртуализации облачных ресурсов (ПВ);
BILLmanager / Подсистема портала самообслуживания, тарификации и биллинга (ПСТБ);
Astra Automation / Подсистема автоматизации развертывания (ПАВ);
