Описание возможного сценария развертывания инфраструктуры

Ключевые этапы развертывания инфраструктуры:

• запуск виртуальной машины bootstrap сервера из qcow2 образа;

• установка ОС на физических серверах;

• создание служебных виртуальных машин на физических серверах;

• подготовка и исполнение сценария установки основных компонентов, кроме СРК RuBackup (далее — Средство Резервного Копирования);

• подключение iSCSI хранилища к ПК СВ «Брест» (далее — Сервис управления);

• развертывание ВМ со Средством резервного копирования внутри Сервиса управления.

Инфраструктура состоит из трех физических узлов виртуализации, на них же размещаются служебные виртуальные машины серверов управления и контроллера домена.

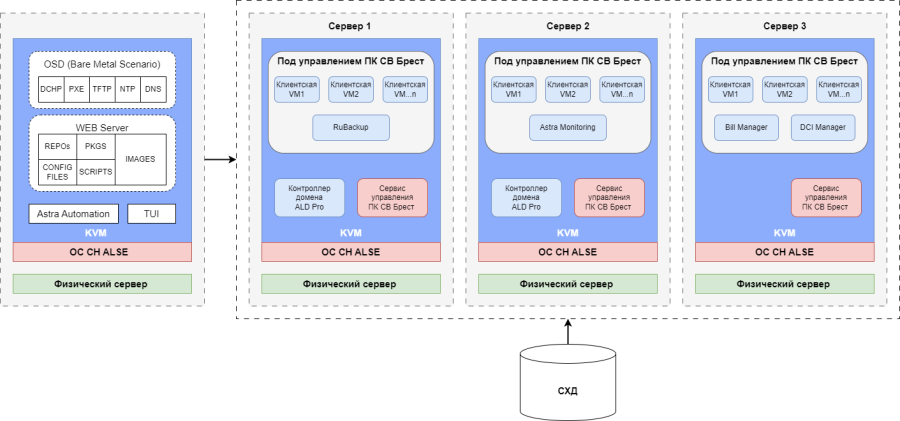

Схема расположения служб и виртуальных машин на физических серверах:

Версионность продуктов:

• ПК СВ «Брест» — 3.3.3;

• ALD Pro — 2.4.1;

• RuBackup — 2.4;

• Astra Monitoring — 0.7.1;

• BILLmanager — 6.121 (редакция Hosting&Cloud);

• DCImanager — 6;

• ОС СН Astra Linux — SE 1.7.7, SE 1.7.6uu2 (версия 1.7.7 используется для узлов управления и виртуализации ПК СВ «Брест», версия 1.7.6uu2 для всех остальных узлов облачной платформы кроме DCImanager, для него используется версия ALSE 1.7.4uu1).

Примечание

Требования к программно-аппаратным ресурсам и конфигурации сети для развертывания сценария представлены в разделе.

Дополнительные требования к подготовке программно-аппаратного окружения:

1. Для корректной автоматизации развертывания AIC требуется предварительно настроить следующие VLAN:

• для установки ОС с использованием PXE;

• сети управления IPMI;

• трафика СХД;

• трафика СРК.

2. Должна быть возможность использовать одинаковые последние октеты IP-адресов для всех узлов AIC во всех сетях.

3. В случае использовании iSCSI, для доступа к СХД, должны быть настроены два LUN, которые предоставляются через сеть, выделенную под СХД. Эти 2 LUN будут использованы как СХД ПК СВ «Брест». Для сети iSCSI в случае обеспечения более устойчивой и надежной работы нужно использовать bonding сетевых интерфейсов, использовать LACP нельзя. Логические и физические размеры секторов на LUN должен совпадать, в ином случае использовать LUN как хранилища для ПК СВ «Брест» типа BREST_lvm нельзя. Если возможности изменить размеры секторов нет, автоматизация установки AIC предоставляет код для подключения хранилищ типа LVM_LVM.

4. Минимальный размер iSCSI LUN или OSD дисков, который будет использоваться для хранилища данных ПК СВ «Брест» — 150 ГБ в случае iSCSI LUN, или 335 ГБ в случае OSD-диска Ceph. В случае развертывания DCImanager, минимальный размер это 200 ГБ в случае iSCSI LUN, или 550ГБ в случае OSD-дисков Ceph. DCImanager является необязательным компонентом AIC, и требует отдельного лицензирования. Такие размеры хранилища являются минимальными для возможности установки, в процессе эксплуатации количество занимаемого пространства будет увеличиваться. Минимальный размер iSCSI LUN или OSD дисков, который будет использоваться для хранилища образов ПК СВ «Брест» — 50 ГБ в случае iSCSI LUN, или 100 ГБ в случае OSD-диска Ceph.

5. Серверов ALD Pro может быть как и 2, так и 3. Создание третьего сервера КД будет выполнено только в случае указания определенной переменной.

6. Установочный сервер AIC (bootstrap сервер) и 3 основных узла виртуализации ПК СВ «Брест» должны быть размещены в едином сегменте сети (без промежуточных маршрутизаторов), обеспечивая коммутацию трафика на уровне L2.
