Сетевой режим VXLAN#

В данном сетевом режиме создается мост для каждой облачной сети и подключает VXLAN-тегированный сетевой интерфейс к мосту.

Идентификационный номер VLAN рассчитывается автоматически и будет одинаковым для всех интерфейсов в конкретной сети. Возможно также принудительно указать значение параметра VLAN_ID в шаблоне виртуальной сети.

Кроме того, каждая сеть VLAN назначает групповой адрес для инкапсуляции транслирования L2 и группового трафика. Данный адрес назначается по умолчанию диапазону 239.0.0.0/8 в соответствии с RFC 2365 (административно назначаемая групповая адресация IP). В частности, групповой адрес получается добавлением VLAN_ID к основному адресу 239.0.0.0/8.

Особенности и ограничения#

В данном сетевом режиме задействован стандартный UDP-порт сервера 8472.

Трафик VXLAN направляется на физическое устройство, которое может быть установлено как VLAN-тегированный интерфейс, но в этом случае необходимо убедиться в том, что тегированный интерфейс будет создан вручную изначально на всех узлах.

Настройка сервера виртуализации#

Предупреждение

Действия по настройке ПВ для использования виртуальных сетей выполняются в ОС СН под учетной записью администратора ОС СН с высоким уровнем целостности.

Для настройки сетевого режима VXLAN необходимо чтобы при подключении всех узлов к одной подсети, групповой трафик не фильтровался правилами iptables в узлах. Если групповой трафик должен проходить через маршрутизаторы, необходимо настроить в сети многоадресный протокол, например, IGMP.

Настройка сервера управления#

Значение параметра VXLAN_ID рассчитывается в соответствии с настройками, указанными в конфигурационном файле /etc/one/oned.conf.

Параметры настройки можно откорректировать в файле /var/lib/one/remotes/vnm/OpenNebulaNetwork.conf:

Параметр	Описание
`vxlan_mc`	Основной групповой адрес для каждой сети VLAN. Групповой адрес: `vxlan_mc + vlan_id`
`vxlan_ttl`	Время жизни (TTL) должно быть меньше единицы в маршрутизируемых многоадресных сетях (IGMP)
`validate_vlan_id`	Установить на `true` для проверки, что другие сети VLAN не подсоединены к мосту

Создание сети#

Предупреждение

Действия по созданию виртуальных сетей в ПВ выполняются под учетной записью администратора ПВ.

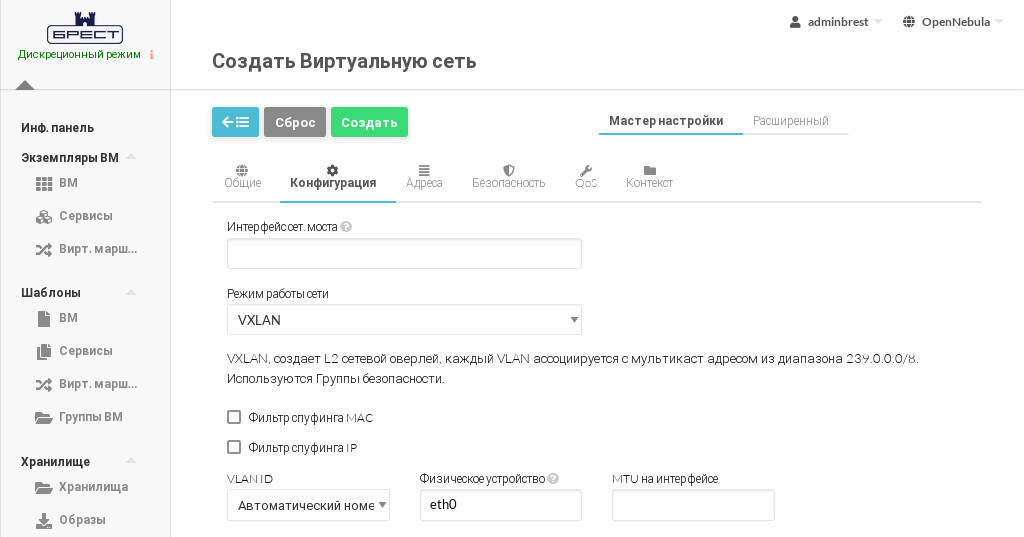

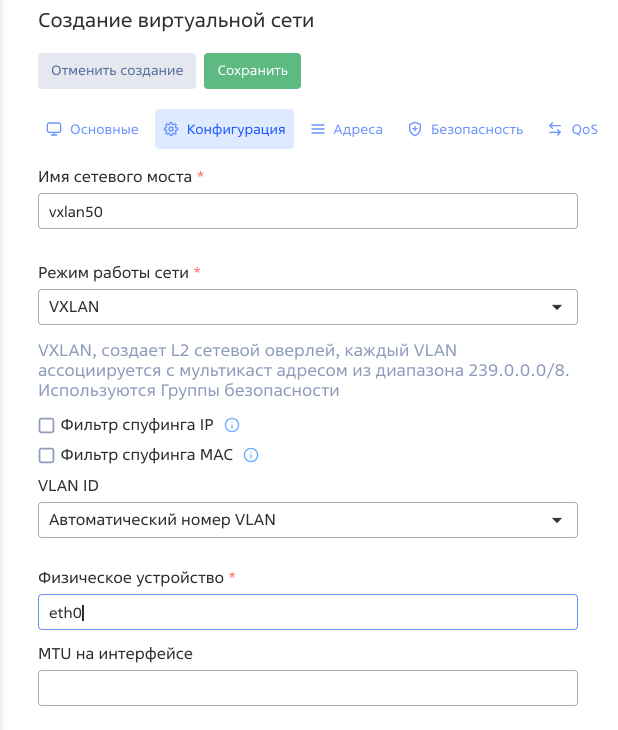

Для создания сети VXLAN необходимо задать значения:

Параметр	Значение	Обязательный
`NAME`	Имя облачной сети	ДА
`VN_MAD`	`vxlan`	ДА
`PHYDEV`	Имя физического сетевого устройства, которое будет подключено к мосту	ДА
`BRIDGE`	Имя сетевого моста, назначается по умолчанию `onebr.<net_id>` или `onebr.<vlan_id>`	НЕТ
`VLAN_ID`	Идентификационный номер сети VLAN. Будет сгенерирован, если не указан	НЕТ
`MTU`	Максимальный передаваемый модуль данных (MTU) для тегированного интерфейса и моста	НЕТ

Примечание

Пример

Создание облачной сети, работающей в режиме VXLAN, с использованием конфигурационного файла:

создать файл new-net.conf со следующим содержанием:

# параметры физической сети
NAME = "vxlan_net"
VN_MAD = "vxlan"
PHYDEV = "eth0"
VLAN_ID = 50 # optional
BRIDGE = "vxlan50" # optional

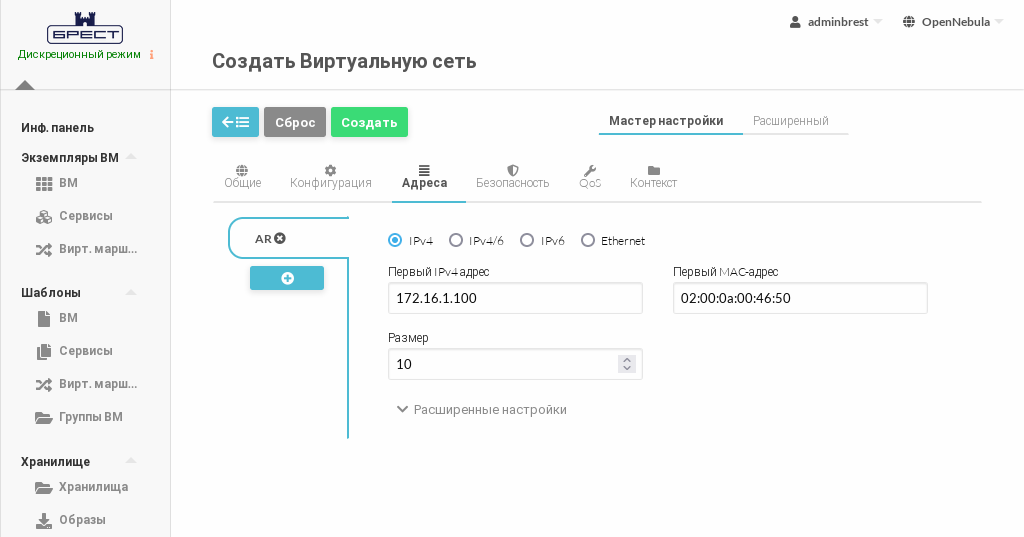

# доступное адресное пространство
AR=[TYPE = "IP4", IP = "172.16.1.100", SIZE = "100" ]

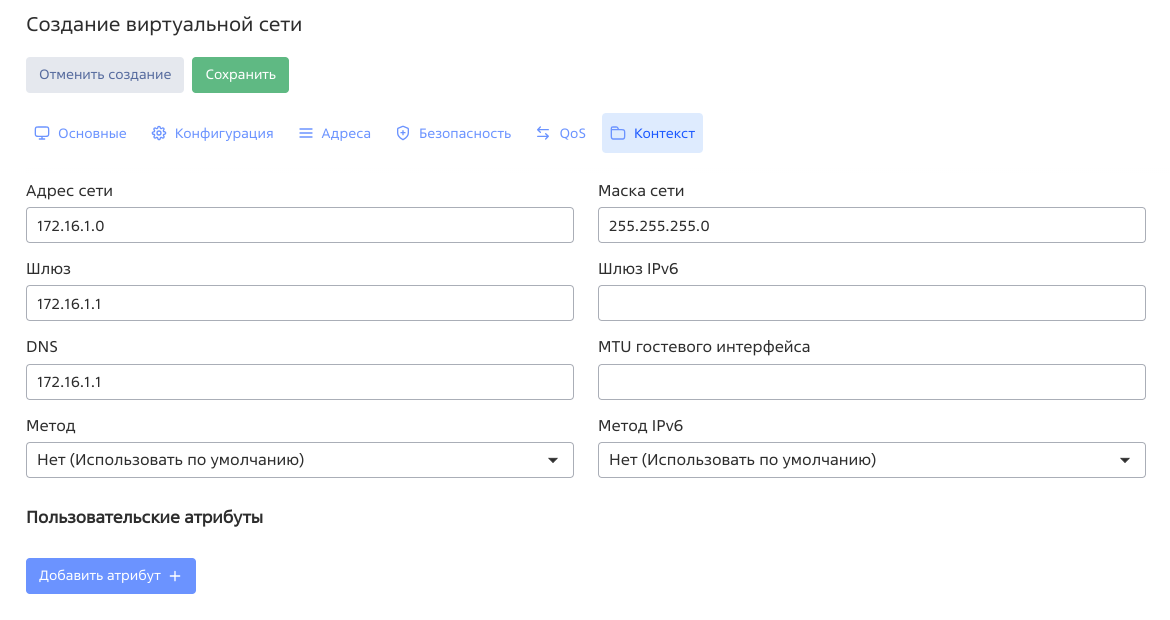

# параметры контекстуализации
NETWORK_ADDRESS = "172.16.1.0" NETWORK_MASK = "255.255.255.0"
DNS = "172.16.1.1" GATEWAY = "172.16.1.1"

выполнить команду:

onevnet create new-net.conf

Пример вывода после выполнения команды:

ID: 1

В данном примере драйвер проверяет наличие моста vxlan50. Если он не существует, то будет создан. Сетевое устройство eth0 будет тегировано (eth0.50) и подсоединено к vxlan50. Сетевое устройство eth0 может иметь 802.1Q тегированный интерфейс, если предполагается изолировать трафик облачной сети VXLAN.
