Виртуальные машины и серверы в AIC

Компоненты AIС находятся под управлением гипервизора KVM входящего в состав ОС СН ALSE.

В процессе установки AIC, первой устанавливаемой виртуальной машиной является bootstrap (сервер загрузки и обслуживания). С помощью bootstrap ВМ производится установка всех остальных компонентов AIC с помощью средств автоматизации Astra Automation. Bootstrap VM так же может выполнять роль репозитория пакетов необходимых для установки AIC в случае отсутствия подключения или ограничения доступа к внешним репозиториям ПО.

Установка AIC может быть выполнена путем запуска скриптов автоматизации Astra Automation напрямую, либо с использованием псевдо-графического интерфейса (TUI — Text User Interface). Использование TUI позволяет минимизировать вероятность появления ошибок на этапе задания параметров ОП, и ускорить процесс установки.

Пример экрана установки AIC:

Заполнение информации о файлах конфигурации:

Задание параметров узлов AIC:

Каждый сервер, входящий в состав AIC, может быть назначен в Блок Контроля Облачных Ресурсов или в Блок Клиентских Ресурсов.

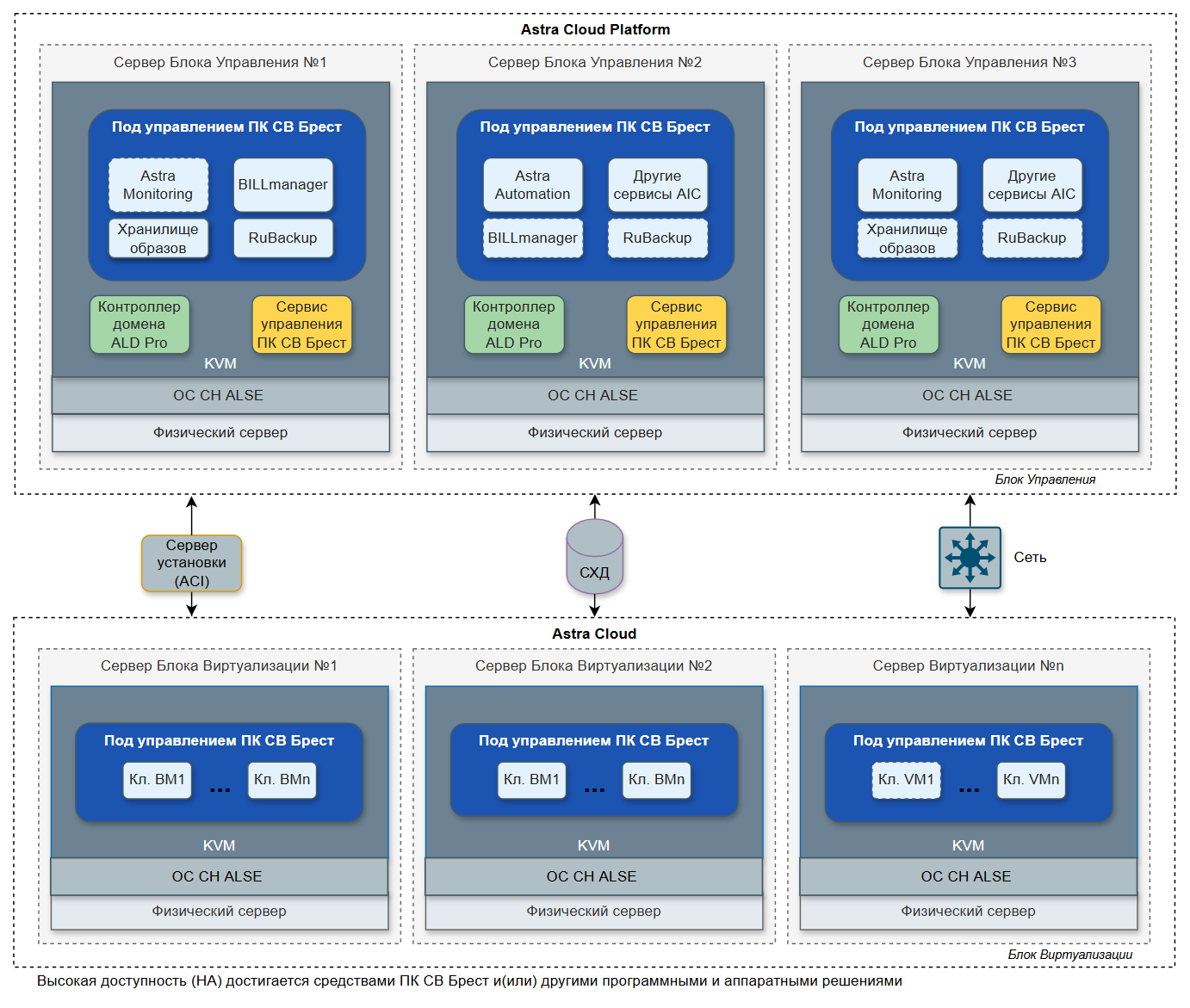

Виртуальные машины в AIC (вариант размещения):

В Блоке Контроля Облачных Ресурсов (бКОР) находятся основные и дополнительные сервисы AIC, среди которых:

• Контроллер домена ALD Pro;

• СРК RuBackup;

• Сервис Управления ПК СВ «Брест» (Front-End);

• DCImanager;

• BILLmanager;

• Astra Monitoring.

Все компоненты бКОР, за исключением ALD Pro находятся под управлением ПК СВ «Брест». Фронтальные узлы ПК СВ Брест и КД ALD Pro размещаются непосредственно в гипервизоре KVM на узлах бКОР.

Минимальное количество серверов бКОР — 3 ед.

В Блоке Клиентских Ресурсов (БКР) располагаются пользовательские виртуальные машины. Все виртуальные машины в БКР находятся под управлением бКОР.
