Описание возможного сценария развертывания инфраструктуры

Ключевые этапы развертывания инфраструктуры:

• запуск виртуальной машины bootstrap сервера из qcow2 образа;

• установка ОС на физических серверах;

• создание служебных виртуальных машин на физических серверах;

• подготовка и исполнение сценария установки основных компонентов, кроме СРК RuBackup (далее — Средство Резервного Копирования);

• подключение iSCSI хранилища к ПК СВ «Брест» (далее — Сервис управления);

• развертывание ВМ со Средством резервного копирования внутри Сервиса управления.

Инфраструктура состоит из трех физических узлов виртуализации, на них же размещаются служебные виртуальные машины серверов управления и контроллера домена.

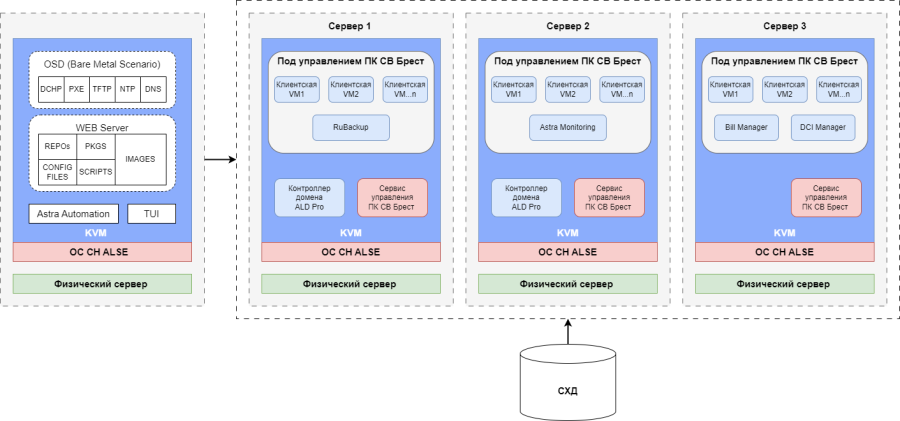

Схема расположения служб и виртуальных машин на физических серверах:

Версионность продуктов:

• ПК СВ «Брест» — 3.3.1;

• ALD Pro — 2.3.0;

• RuBackup — 2.1;

• Astra Monitoring — 0.4.1;

• BILLmanager — 6 (редакция Hosting&Cloud);

• DCImanager — 6;

• ОС СН Astra Linux — SE 1.7.4uu1 (версия 1.7.4 с оперативным обновлением uu1 используется для всех серверов и ВМ).

Примечание

Требования к программно-аппаратным ресурсам и конфигурации сети для развертывания сценария представлены в разделе.

Дополнительные требования к подготовке программно-аппаратного окружения:

1. Для корректной автоматизации развертывания AIC требуется предварительно настроить следующие VLAN:

• для установки ОС с использованием PXE;

• сети управления IPMI;

• трафика СХД;

• трафика СРК.

2. Должна быть возможность использовать одинаковые последние октеты IP-адресов для всех узлов AIC во всех сетях.

3. В случае использовании iSCSI, для доступа к СХД, должны быть настроены два LUN, которые предоставляются через сеть, выделенную под СХД. Эти 2 LUN будут использованы как СХД ПК СВ. Для сети iSCSI в случае обеспечения более устойчивой и надежной работы нужно использовать bonding сетевых интерфейсов, использовать LACP нельзя.

4. Минимальный размер iSCSI LUN или OSD диска — 185 ГБ. В случае развертывания DCImanager, минимальный размер — 400 ГБ. DCImanager не является обязательным компонентом AIC, и требует отдельного лицензирования.
